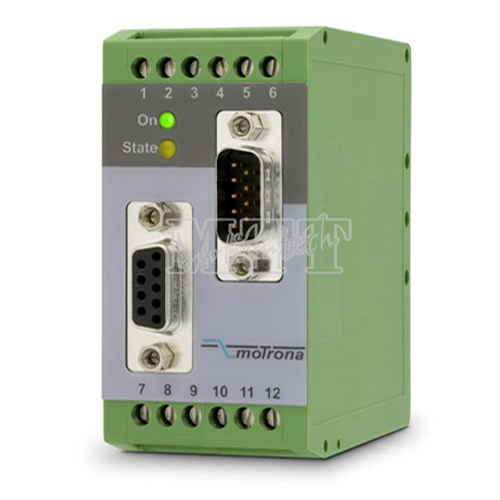

SINCOS->增量式方波 插补器SI251
  • 名称:SINCOS->增量式方波 插补器SI251
  • 编号:SI251
  • 品牌:motrona
立即咨询

SI251 适合于转换正弦编码器信号为增量输出脉冲。可用功能:可调节的倍增率,插补系数,除法器(减少输出频率),短时脉冲波干扰滤波器。


SI251  SINCOS→增量式方波 插补器  参数:

●编码器输入,形式SIN+,SIN-,COS+,COS-,REF+,REF-[1Vss]

●控制输入“错误释放”,PNP信号[10-30VDC]

●输入频率可达400kHz

●脉冲输出,形式A,/A,B,/B,Z,/Z[RS422]

●脉冲输出,形式A,B,90°[HTL]

●输出频率可达100kHz[HTL],可达4MHz[RS422]

●控制输出“错误”,推挽式,防短路[5-30VDC]

●可调节的倍增率,插补系数从1:5到1:50

●可调节的除法器1:1 — 1:128,以减少输出频率

●电源18-30VDC

●Top hat rail安装(根据EN60175






SI251  SINCOS→增量式方波 插补器  应用:

可调节的倍增率,插补系数,除法器(减少输出频率),短时脉冲波干扰滤波器正余弦信号转换
